دستگاه CNC چیست؟

قبل از آشنایی با دستگاه CNC ابتدا لازم است بدانیم که CNC مخفف “Computer Numerical Control” به معنای «کنترل عددی کامپیوتری» است. هنگامی که از کامپیوترها برای کنترل یک ابزار «کنترل عددی» (NC) استفاده می‌شود، آن ابزار یا دستگاه را CNC می‌نامیم. به عبارت دیگر، اگر برای کنترل ابزارهای ماشینی مانند تراش، آسیاب، شیار، شکل‌دهنده و غیره از کامپیوتر استفاده کنیم، به آن‌ها دستگاه CNC گفته می‌شود.

عملیات برش انجام شده توسط CNC را ماشین‌کاری CNC می‌نامند. خدمات مختلف ماشین‌کاری که در آن‌ها از دستگاه CNC استفاده می‌شود به عنوان خدمات ماشین‌کاری CNC شناخته می‌شوند. معمولاً در دستگاه CNC ابتدا برنامه‌ها طراحی یا تهیه می‌شوند و سپس به دستگاه CNC داده می‌شوند. طبق این برنامه‌ها، CNC حرکت و سرعت ابزارهای ماشین را کنترل می‌کند.

((پروژه های تصاکو در ساخت CNC))

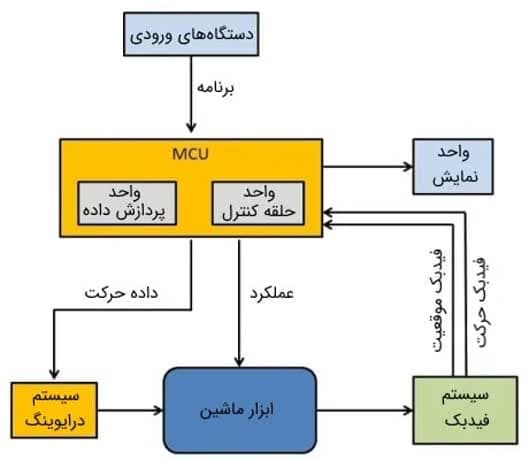

نمودار بلوکی دستگاه CNC

شکل زیر نمودار بلوکی دستگاه CNC را نشان می‌دهد که واحدهای مختلف آن در کنار یکدیگر کار می‌کنند. آشنایی با این نمودار بلوکی اولین گام نظری در آموزش اپراتوری CNC است.

بخش‌های یک دستگاه CNC

همان‌طور که در قسمت قبل دیدیم، نمودار بلوکی یکی دستگاه CNC شامل بخش‌های مختلفی است. در ادامه، بخش‌های اصلی دستگاه CNC را معرفی می‌کنیم.

(الف) دستگاه‌های ورودی: دستگاه‌هایی هستند که برای ورود برنامه در دستگاه CNC استفاده می‌شوند. معمولاً سه دستگاه ورودی استفاده می‌شود که این سه دستگاه نوار پانچ‌ خوان، نوار مغناطیسی خوان و کامپیوتر از طریق ارتباطRS232C  است.

(ب) واحد کنترل ماشین (MCU): این بخش قلب دستگاه CNC است و عملکرد کنترل دستگاه CNC را انجام می‌دهد، عملکردهای مختلف MCU به شرح زیر است:

دستورالعمل‌های رمزگذاری‌شده را دریافت می‌کند و می‌خواند.

دستورالعمل رمزگذاری‌شده را رمزگشایی می‌کند.

برای تولید دستورات حرکت محور، درون‌یابی (خطی، دایره‌ای و مارپیچی) را پیاده‌سازی می‌کند.

دستورات حرکت محور را به مدارهای تقویت‌کننده برای هدایت مکانیسم‌های محور می‌دهد.

سیگنال‌های بازخورد موقعیت و سرعت را برای هر محور محرک دریافت می‌کند.

توابع کنترل کمکی مانند «کولنت» (Coolant) یا خاموش/روشن «اسپیندل» (Spindle) و تغییر ابزار را اجرا می‌کند.

(ج) ابزار ماشین: یک ابزار ماشین CNC همیشه دارای یک جدول و یک اسپیندل برای کنترل موقعیت و سرعت است. جدول ماشین در جهت محور X و Y و اسپیندل در جهت محور Z کنترل می‌شوند.

(د) سیستم درایوینگ: سیستم درایوینگ دستگاه CNC از مدارهای تقویت‌کننده، موتورهای محرک و پیچ ساچمه‌ای تشکیل شده است. MCU سیگنال‌های هر محور (یعنی موقعیت و سرعت) را به مدارهای تقویت‌کننده می‌دهد. سپس سیگنال‌های کنترلی برای تحریک موتورهای محرک تقویت می‌شود. و موتورهای محرک فعال، پیچ ساچمه‌ای سربی را برای قرار دادن میز ماشین می‌چرخانند.

(هـ) سیستم بازخورد یا فیدبک: این سیستم متشکل از ترنسدیوسرهایی است که به عنوان سنسور عمل می کنند. به آن سیستم اندازه گیری نیز گفته می شود. این بخش شامل ترنسدیوسرهای موقعیت و سرعت است که به طور مداوم موقعیت و سرعت ابزار برش را در هر لحظه کنترل می کند. MCU سیگنال‌ها را از این ترنسدیوسرها دریافت می‌کند و از اختلاف بین سیگنال‌های مرجع و سیگنال‌های فیدبک برای تولید سیگنال‌های کنترل به منظور تصحیح خطاهای موقعیت و سرعت استفاده می‌کند.

(و) واحد نمایش: از یک مانیتور برای نمایش برنامه‌ها، دستورات و سایر اطلاعات مفید دستگاه CNC استفاده می‌شود.

شرکت تصاکو با تیمی مجرب و متخصص بر آن شده تا با ساخت انواع ماشین های مخصوص به کمک صنعت آمده و در شرایط سخت تحریمی باری از دوش صنعت بردارد.

شرکت تصاکو با دانش کافی توانسته انواع ماشین آلات CNC را طراحی کرده و به مرحله ساخت و بهره برداری برساند.

در ادامه شما میتوانید برخی از محصولات و پروژه های شرکت تصاکو را مشاهده فرمایید:
