ساخت crane

امروزه جرثقیل در گستره وسیعی تولید گردیده و کاربردهای بسیار متنوعی نیز دارد. که میتوان به جرثقیل خودرویی، جرثقیل برجی و جرثقیل برقی اشاره کرد که فصل مشترک همه آنها استفاده از انرژی برقی و مکانیکی و استفاده از قلاب و کابل حمل می باشد.
جرثقیل های برقی انواع مختلفی دارد. برخی از آنها عبارتند از جرثقیل سقفی تک پل و دو پل، جرثقیل دروازه ای، جرثقیل ستونی، جرثقیل دیواری و غیره. همه آنها شامل سازه فلزی و تجهیزات بالابری و پیشروی در سطح میباشند.

اگر به سوله های کارخانجات صنعتی یا انبارهای قطعات آن ها سری بزنید بعید است که یکی از جرثقیل سقفی را در آن جا پیدا نکنید.

این نوع جرثقیل ها معمولا بر روی ریل های ثابتی حرکت می کنند و قابلیت حرکت در سه محور را دارند. جابجایی قطعات و اجسام در مراکز صنعتی از مرسوم ترین کاربردهای آن هاست.

جرثقیل های سقفی (Overhead Crane):  معمولا بر روی یک یا دو پل حرکت می کنند و 6 درجه آزادی دارند. به این معنی که می توانند در 6 جهت مستقل حرکت ­کنند. از این نوع جرثقیل ها بیشتر در سوله های صنعتی یا کارخانه­­ های سرپوشیده برای جاب­جایی اجسام سنگین یا ماشین ­آلات استفاده می شود.

جرثقیل های سقفی را می توان از دیدگاه های مختلف دسته بندی کرد.

آن ها از نظر نوع نیروی بالابرنده، نوع کاربری و مکانیزم آن به انواعی دسته بندی می شوند.

انواع جرثقیل سقفی از نظر نیروی بالابرنده عبارت اند از:

• دستی
• الکتریکی
• پنوماتیکی

همچنین از نظر نوع کاربری جرثقیل های سقفی به دو دسته زیر تقسیم می شوند:

• جرثقیل سقفی چند کاره
• جرثقیل سقفی تک کاره

استفاده از گیربکس در طراحی مکانیکی جرثقیل های سقفی به افزایش درجه آزادی آن ها کمک می کند و

باعث می شود که در مسیر­های مختلف قادر به جابجایی اجسام باشند.

جرثقیل های سقفی از دیدگاه مکانیزم نیز به دو دسته نیز تقسیم می شوند:

• مکانیزم زنجیر
• مکانیزم سیم بکسل

جرثقیل های سقفی را از لحاظ کارکرد می توان به پنج دسته تقسیم بندی کرد:

1- جرثقیل تک پل: از این نوع جرثقیل برای جابجایی اجسام با حدود وزن 20 تن استفاده می شود و قابلیت نصب بر روی سقف سوله ها تا دهانه کمتر از 15 متر را دارد.جرثقیل های تک پل معمولا برای جابجایی اجسام با حجم پایین تر کاربرد دارند. استفاده از جرثقیل سقفی تک پل به علت هزینه اولیه پایین تر در بسیاری از کارخانه های صنعتی مرسوم است.

2- جرثقیل دو پل یا جفت پل: این نوع جرثقیل برای جابجایی اجسام طویل بسیار مناسب است و در سوله های دارای دهانه عریض و سقف بلند مورد استفاده قرار می گیرد. اجسام با وزن بالای 200 تن نیز قابلیت جابجایی با جرثقیل سقفی را دارند؛ اما سوالی که در ذهن شکل می گیرد این است که مزیت استفاده از جرثقیل سقفی دو پل چیست؟

این نوع جرثقیل ها به علت استفاده از دو پل به جای یک پل هزینه اولیه و نصب و راه اندازی بیشتری را نسبت به جرثقیل سقفی تک پل به کارفرما تحمیل می کنند. در کارخانه های تولید کشتی، ناو، هواپیماها و یا ماشین های سنگین از جرثقیل های سقفی دو پل استفاده می شود.

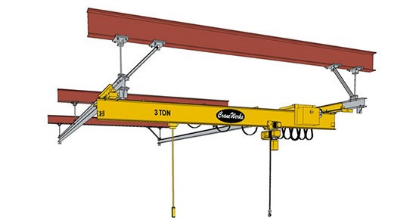

• جرثقیل سقفی آویز: این دستگاه در سوله هایی با محدودیت ارتفاع و تا وزن حدود 5 تن پاسخگوی نیاز کارفرما است و به جرثقیل منوریل مشهور است.

این جرثقیل به دو شکل ساخته می شود:

1 – جرثقیل آویز مستقیم  2-  جرثقیل آویز منحنی

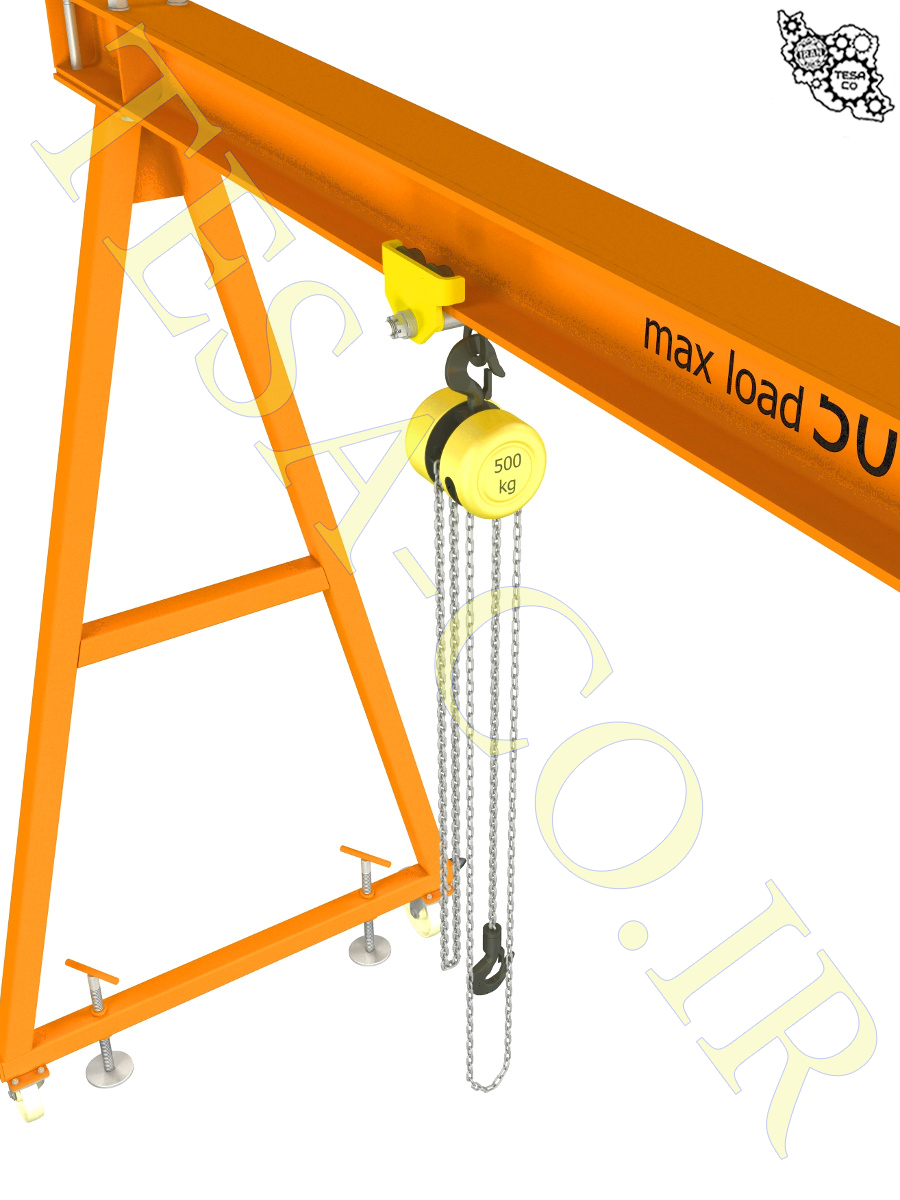

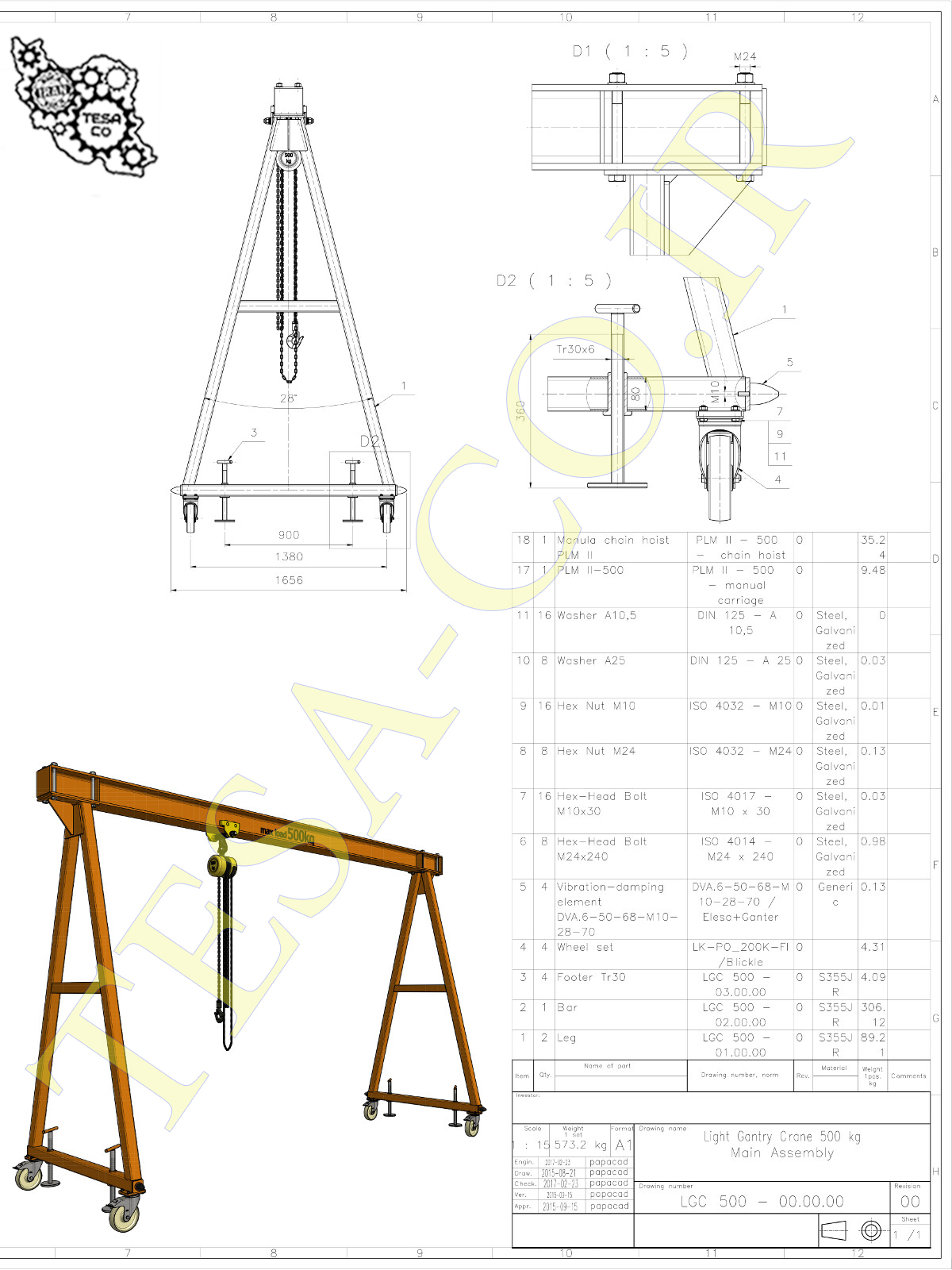

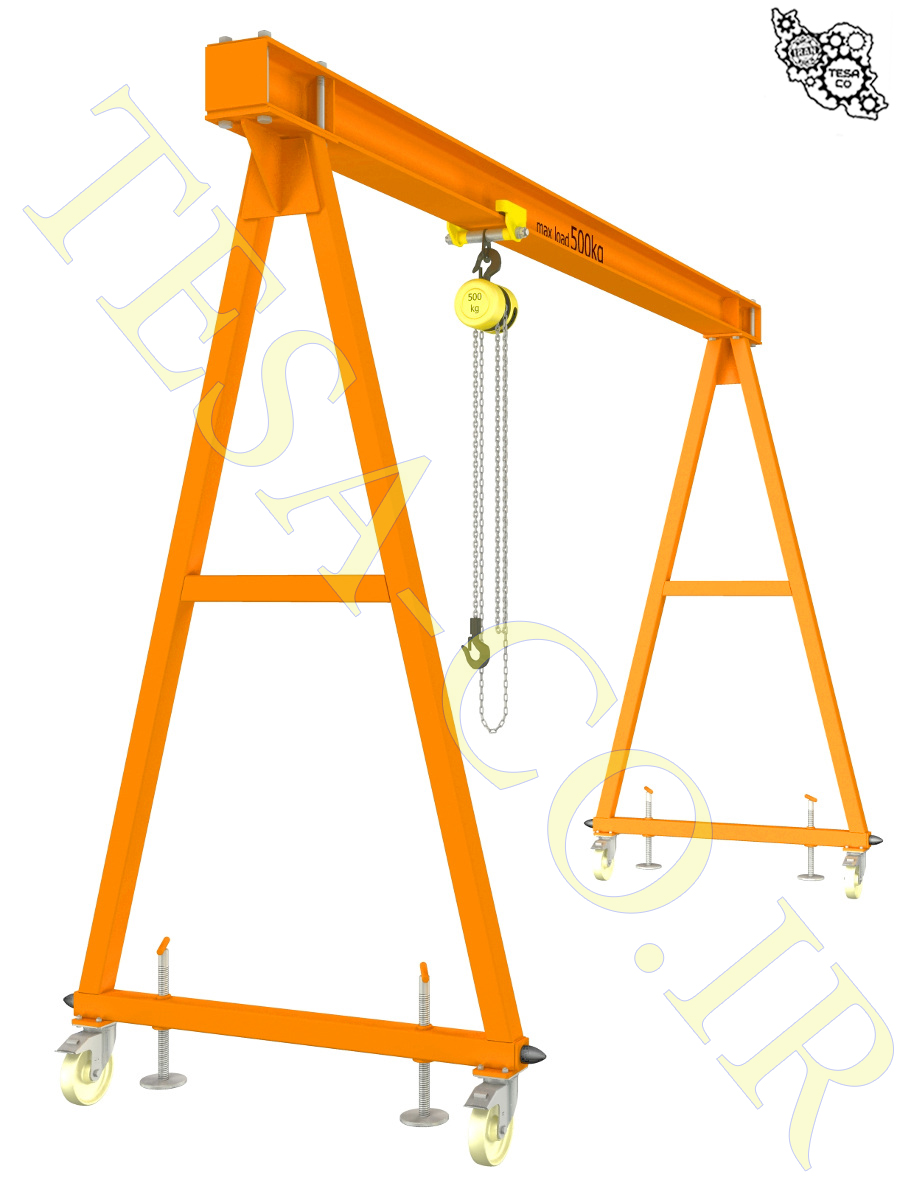

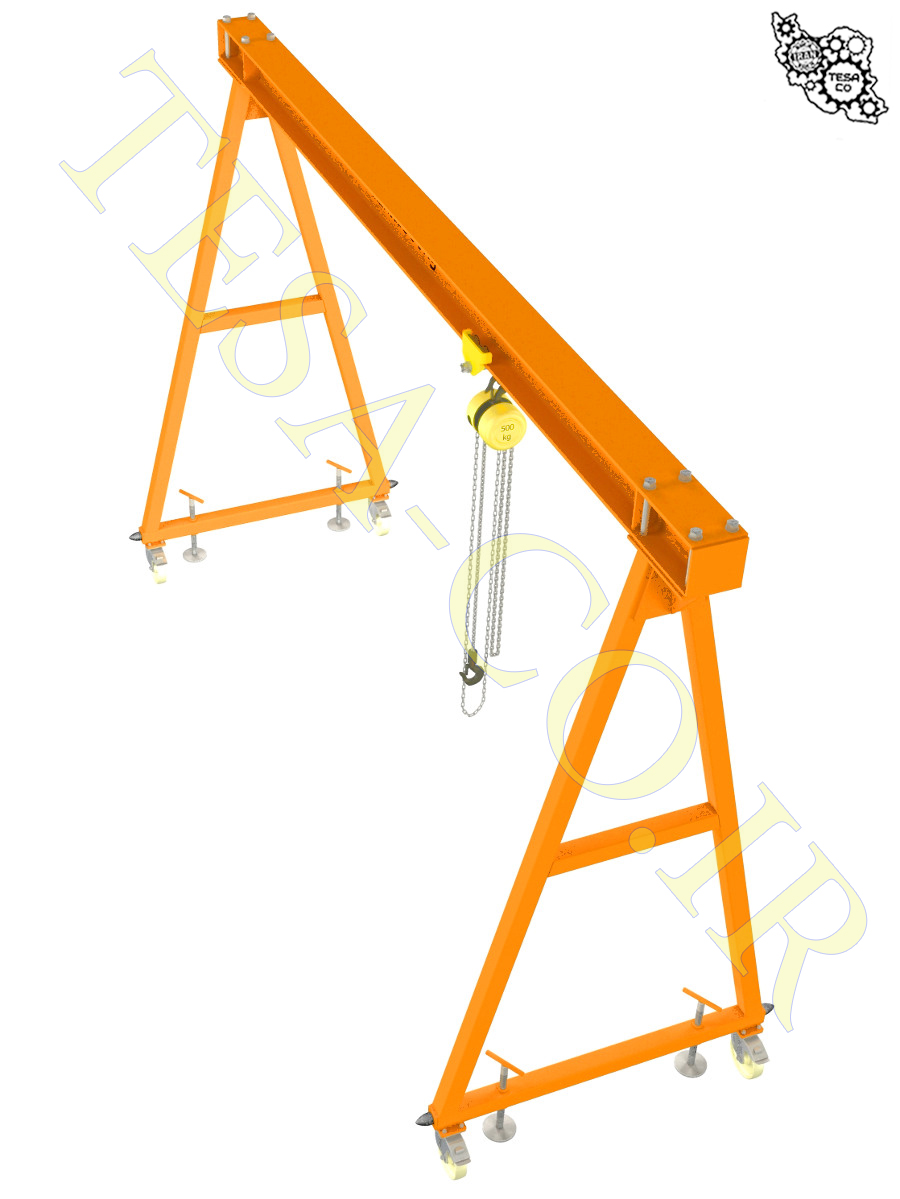

جرثقیل سقفی دروازه ای :

جرثقیل های دروازه ای برای جابجایی اجسام در سالن های باز به کار می رود و دو حالت تک پل و دو پل دارد.

همچنین قابلیت نصب بالابرهای سیم بکسلی تک پل و دو پل را هم دارد.
