ساخت فلنج

فلنج چیست؟

در صنعت تجهیزات لوله کشی یکی از وسایلی که به وفور مورد استفاده قرار می‌گیرد «فلنج» است.

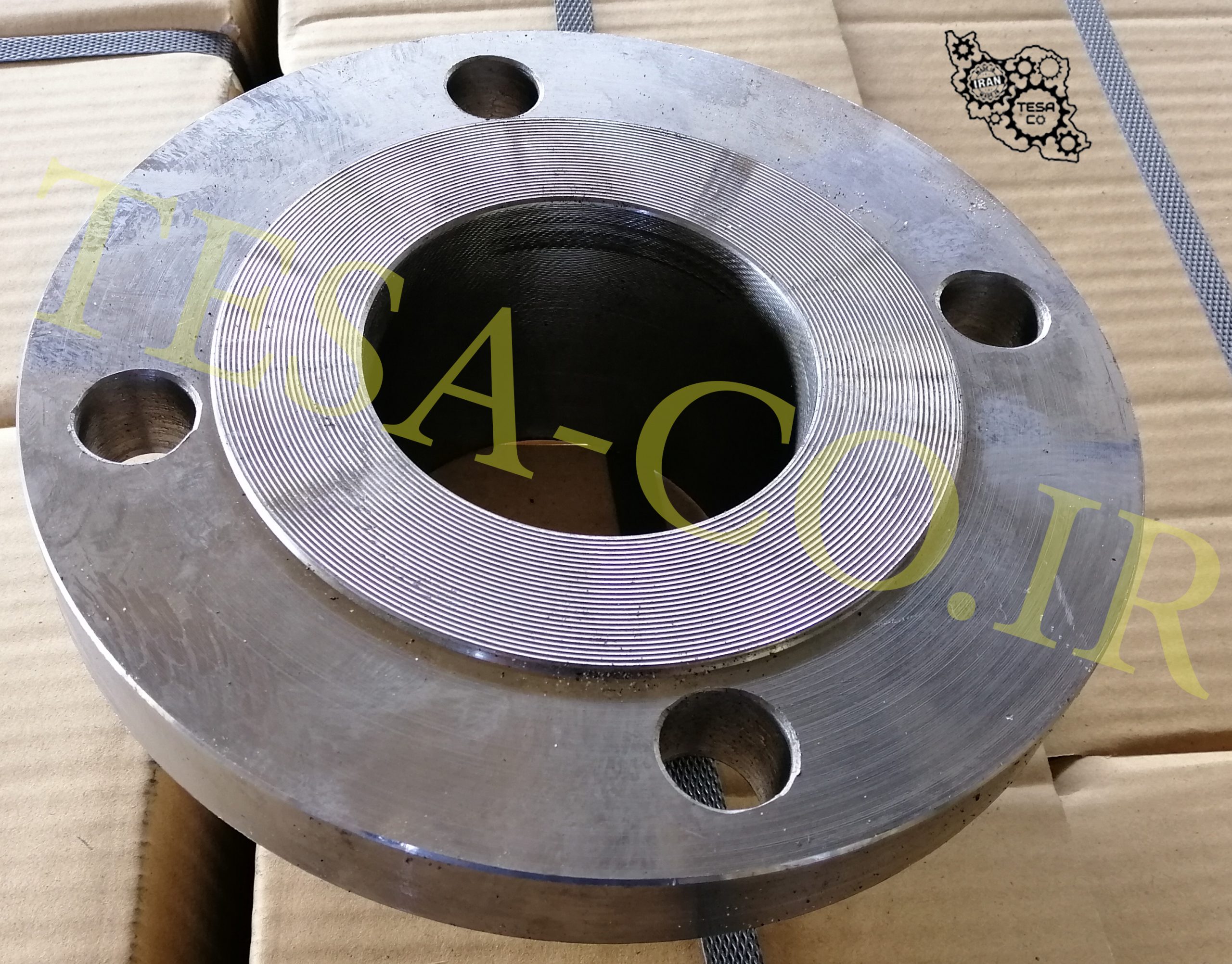

فلنج ها به صورت قطعه ای دیسکی شکل هستند که همیشه به صورت جفت به کمک پیچ و مهره دو قطعه را به یکدیگر متصل می سازد و به آسانی باز و بسته می شوند. این قطعات برای فشارهای کم و زیاد مناسب هستند و در آن ها آب بندی بین دو فلنج توسط گسکت (آب بند) که در بین آن ها قرار داده می شود انجام می گیرد. جنس فلنج ها معمولا از فولاد و آلیاژهای آن و یا از چدن و سایر مواد ساخته می شود.

مهمترین ویژگی اتصالات توسط انواع فلنج، قابلیت جداسازی آن است.

انواع فلنج:

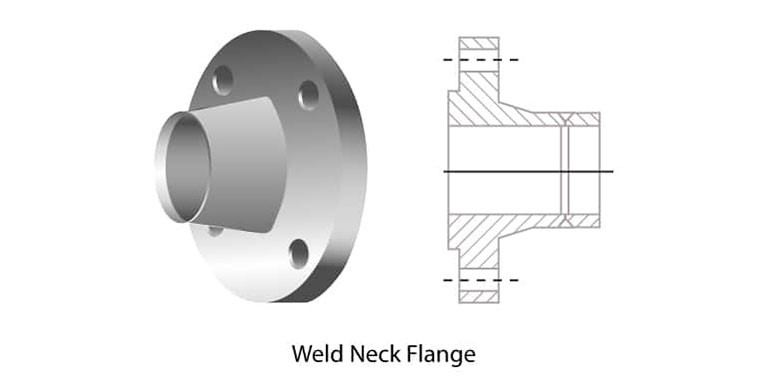

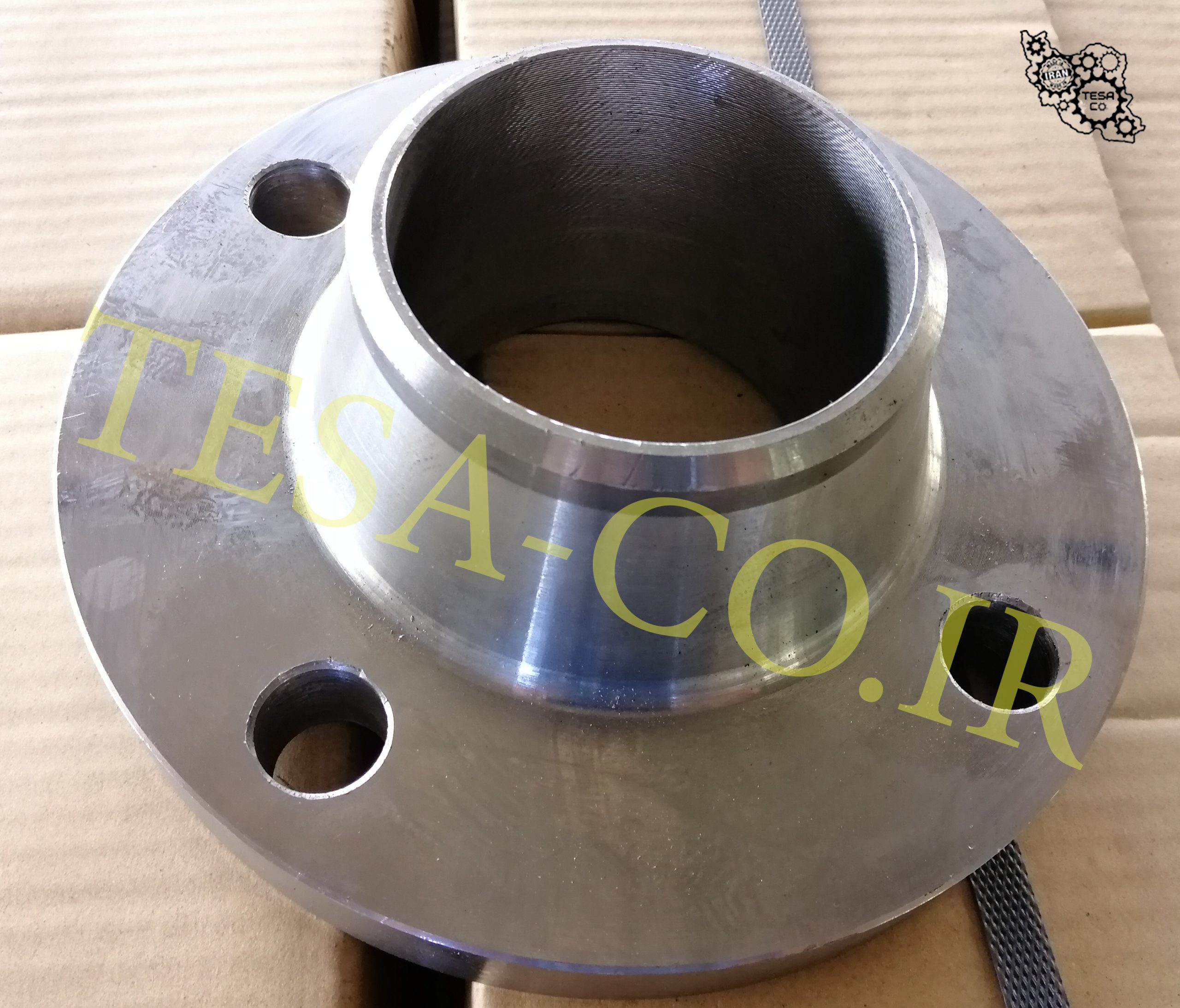

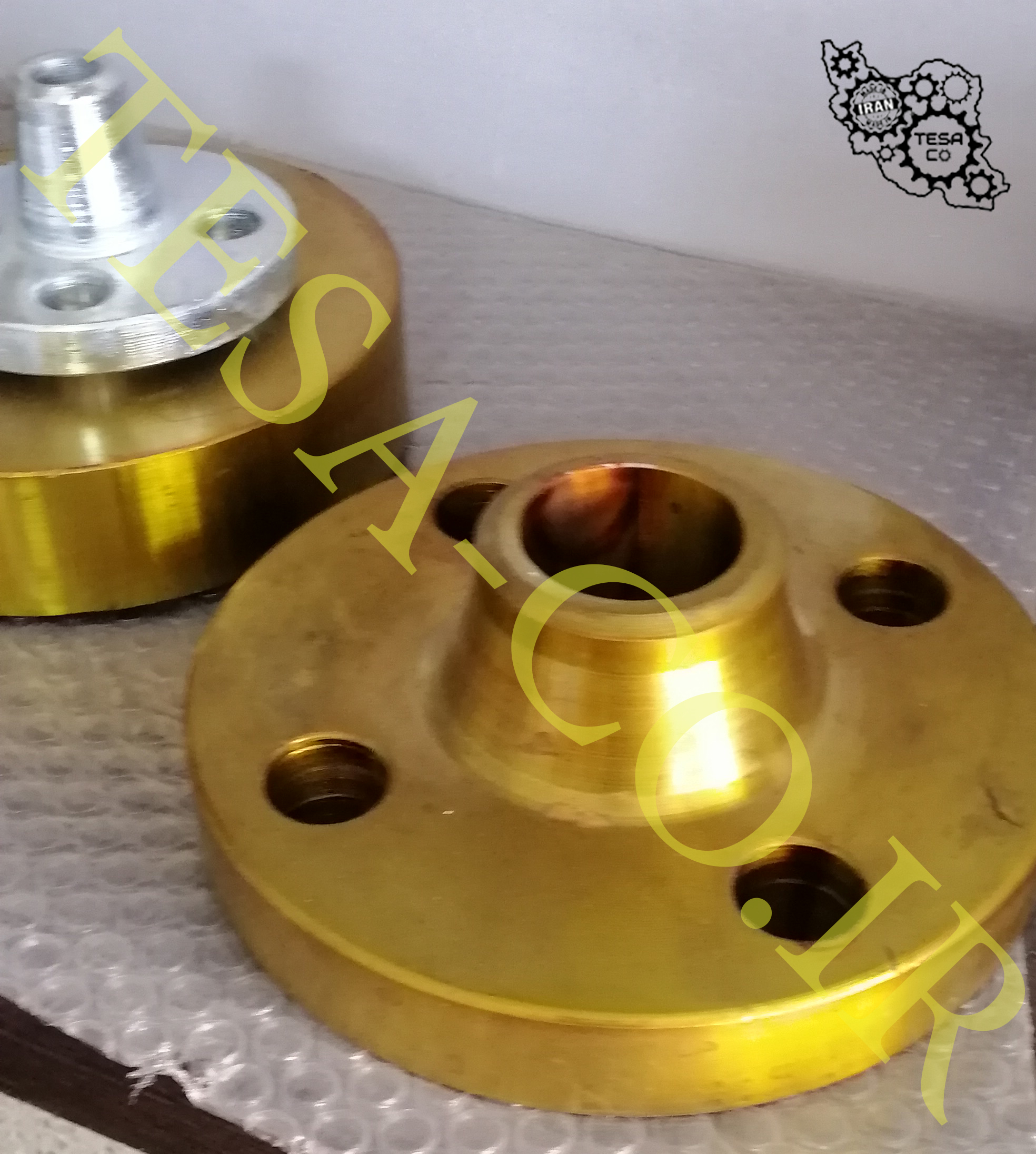

فلنج گلودار(Weld Neck Flanges) : نوعی از فلنج‌ بوده که دارای گردنی مخروطی شکل و متصل به مرکز خود است.

فلنج کور(Blind Flanges): همانند یک دیسک است که جهت مسدود کردن مسیر عبور سیالات در انتهای مسیر خط لوله استفاده می‌شود به همین دلیل فلنج کور برخلاف سایر فلنج‌ها، مقطعی برای عبور مایعات ندارد.

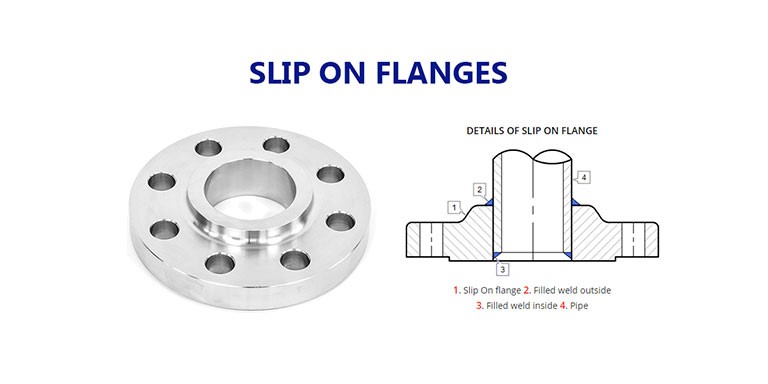

فلنج اسلیپون (Slip-on Flanges) : این فلنج به ‌وسیله جوشکاری به لوله متصل می‌شود. جهت متصل کردن لوله و فلنج اسلیپون ، ابتدا لوله در درون فلنج قرار می‌گیرد و سپس از داخل و خارج به روش Fillet جوشکاری می‌شود تا آب ‌بندی بهتری داشته باشند.

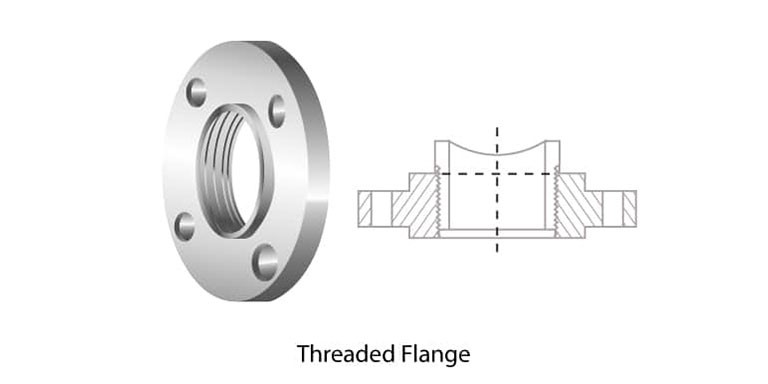

فلنج رزوه‌ای (Threaded Flanges): فلنج رزوه­ ای که با نام فلنج دنده­ ای نیز شناخته می‌شود، دارای رزوه­ هایی در درون خود است و به ‌صورت پیچی به لوله مورد نظر متصل می ­گردد.

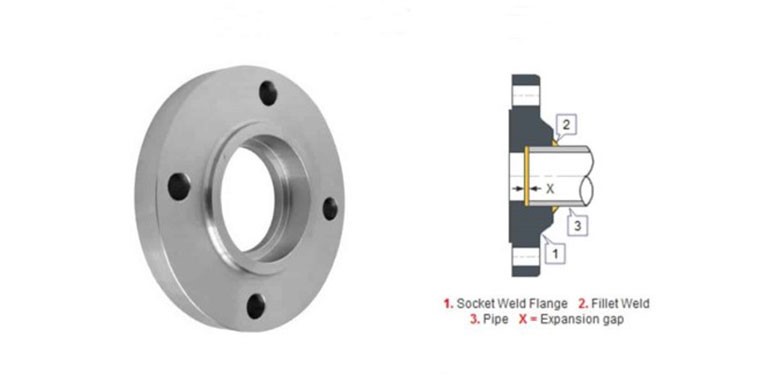

فلنج ساکت جوشی (Socket-Weld Flanges): جهت اتصال فلنج و لوله، پس از قرارگیری لوله در داخلفلنج ساکت ولد ، از بیرون جوشکاری فیلت (Fillet Weld) انجام می‌شود.

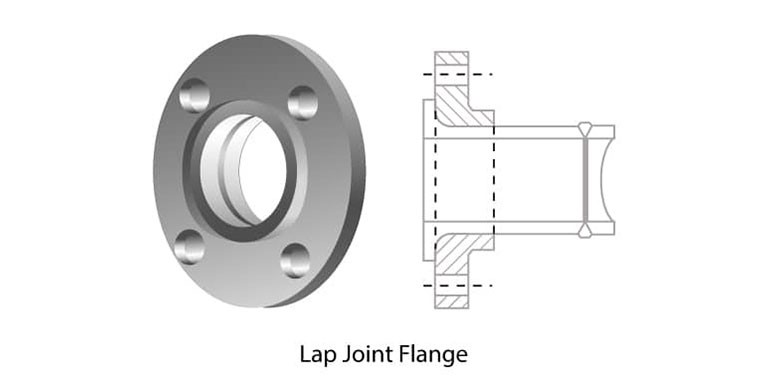

فلنج لبه‌دار (Lap Joint Flanges): فلنج لبه‌دار یا لپ جوینت دارای طراحی دو قطعه‌ای است، به همین دلیل نیاز به جوش لب به لب برای اتصالات ته کوب دارد. این نوع اتصال فلنجی برای استفاده در سیستم‌هایی که دارای محدودیت فضایی هستند یا سیستم‌هایی که به تخریب و نگهداری مکرر نیاز دارند، مناسب است.
